電加熱輻射管產品介紹

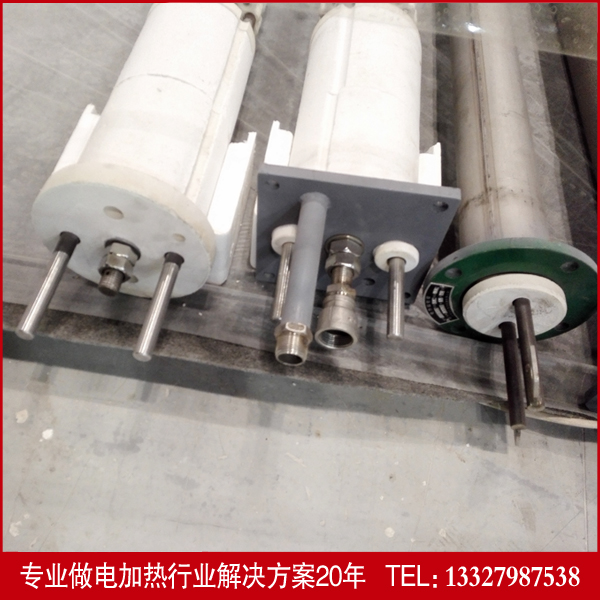

電熱輻射管內芯(xin)由U型軸向排列端部焊接的電阻絲和陶瓷支撐架組成，內芯與外保護套管之間無屏蔽，散熱好。額定工作溫度1000度的電熱輻射管，電阻絲的材質為Cr20Ni80或0Cr21Al6Nb,表面工作溫度可達1200度，用此材質電熱輻射管的最高工作溫度可達1000度，支撐架是高鋁陶瓷件。外保護套管是冷拔無縫薄壁耐熱鋼管，材質是1Cr25Ni20Si2或1Cr25Ni35Si2,該材料高溫抗氧化性能良好，高溫蠕變強度較高，具有一定的抗滲碳性能，該輻射管設計與選材安全系數較大。本公司設計制造的電熱輻射管，有高、中、低溫爐用和特種氣氛爐用規格任意選用。

電加熱(re)輻(fu)射(she)管工(gong)作原理

電(dian)熱輻射(she)管是(shi)靠將電(dian)能轉換成輻射(she)光(guang)波(bo)傳熱，可在多種介質中傳熱。其主要的加熱方式是(shi)輻射(she)，以(yi)對流換熱為輔(fu)。

電加(jia)熱輻(fu)射(she)管的構成

    1、線裝螺(luo)旋環繞(rao)電熱(re)輻射管(guan)這種電熱(re)輻射管(guan)由耐(nai)熱(re)合金(jin)鋼套(tao)管(guan)和加熱(re)器組成，加熱(re)器一般(ban)由φ3-5 mm電熱絲繞在開有螺旋溝槽的耐熱絕緣陶瓷管芯上，工作電壓220V、功率一般5-7KW。

    2、帶(dai)狀螺旋環繞電熱(re)(re)輻射(she)管(guan)這種加熱(re)(re)器的結(jie)構基本上與第一(yi)(yi)種結(jie)構相同，只是加熱(re)(re)元件采用(yong)電阻帶(dai)繞制，電阻帶(dai)一(yi)(yi)般(ban)厚度為(wei)1-3 mm，寬度10-20 mm，管(guan)芯也多為(wei)多個分組式(shi)管(guan)芯組成，在同樣表面(mian)負荷(he)下(xia)，熱(re)(re)輻射(she)面(mian)大，材料可節省(sheng)，一(yi)(yi)般(ban)大功(gong)率點加熱(re)(re)輻射(she)管(guan)采用(yong)此種形式(shi)。

    3、軸向波折形(xing)籠柜式(shi)電熱(re)輻射管(guan)（俗稱鼠籠式(shi)）其結構(gou)是將加熱(re)元件的電阻絲（帶）彎成“U”形(xing)串入多(duo)塊絕緣耐高溫的陶瓷(ci)支(zhi)撐盤(pan)中，中間用一(yi)根耐熱(re)棒固(gu)定(ding)，一(yi)般有效長度：900～2400；一般套管外(wai)徑：φ80～φ280。單根功率：2kw～40kw；單根電壓：30v～220v。這種輻射管壽命較長。
