電熱(re)輻射管內芯由U型軸向排列端部焊接的電阻絲和陶瓷支撐架組成，內芯與外保護套管之間無屏蔽，散熱好。額定工作溫度1000度的電熱輻射管，電阻絲的材質為Cr20Ni80或0Cr21Al6Nb,表面工作溫度可達1200度，用此材質電熱輻射管的最高工作溫度可達1000度，支撐架是高鋁陶瓷件。外保護套管是冷拔無縫薄壁耐熱鋼管，材質是1Cr25Ni20Si2或1Cr25Ni35Si2,該材料高溫抗氧化性能良好，高溫蠕變強度較高，具有一定的抗滲碳性能，該輻射管設計與選材安全系數較大。本公司設計制造的電熱輻射管，有高、中、低溫爐用和特種氣氛爐用規格任意選用。

電加熱輻射管工作原理

電(dian)熱(re)輻射管(guan)是(shi)靠將電(dian)能轉換成輻射光波傳熱(re)，可在多種介質中傳熱(re)。其主要的(de)加熱(re)方式是(shi)輻射，以(yi)對流換熱(re)為輔(fu)。

電加熱輻射(she)管的構(gou)成

    1、線裝螺旋環(huan)繞(rao)電(dian)(dian)熱(re)輻射管這種電(dian)(dian)熱(re)輻射管由耐熱(re)合(he)金鋼套管和加熱(re)器組成，加熱(re)器一般由φ3-5 mm電熱絲繞在開有螺旋溝槽的耐熱絕緣陶瓷管芯上，工作電壓220V、功率一般5-7KW。

    2、帶狀螺旋環繞電(dian)熱(re)(re)輻(fu)射(she)(she)管(guan)(guan)這種(zhong)加(jia)(jia)熱(re)(re)器的結(jie)構(gou)基本上與第一種(zhong)結(jie)構(gou)相同，只(zhi)是加(jia)(jia)熱(re)(re)元(yuan)件采(cai)用(yong)電(dian)阻帶繞制(zhi)，電(dian)阻帶一般厚度為(wei)1-3 mm，寬度10-20 mm，管(guan)(guan)芯也多為(wei)多個分組式(shi)管(guan)(guan)芯組成，在同樣表面負荷下，熱(re)(re)輻(fu)射(she)(she)面大(da)，材料可節省，一般大(da)功率點加(jia)(jia)熱(re)(re)輻(fu)射(she)(she)管(guan)(guan)采(cai)用(yong)此種(zhong)形(xing)式(shi)。

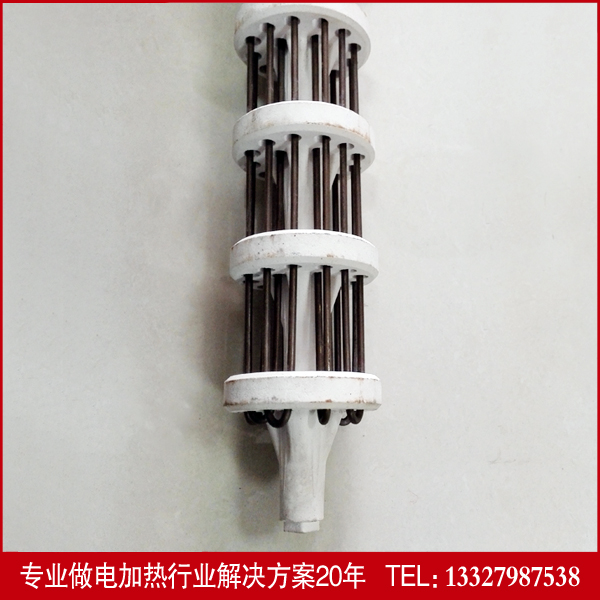

    3、軸向波折(zhe)形(xing)籠柜式電熱輻射管（俗(su)稱(cheng)鼠籠式）其結構是將加熱元件(jian)的電阻絲(si)（帶）彎成(cheng)“U”形(xing)串入(ru)多塊絕(jue)緣(yuan)耐高(gao)溫的陶(tao)瓷(ci)支撐盤中(zhong)(zhong)，中(zhong)(zhong)間用一根(gen)耐熱棒固定，一般有效長度：900～2400；一般套管外徑：φ80～φ280。單根功率：2kw～40kw；單根電壓：30v～220v。這種輻射管壽命較長。
